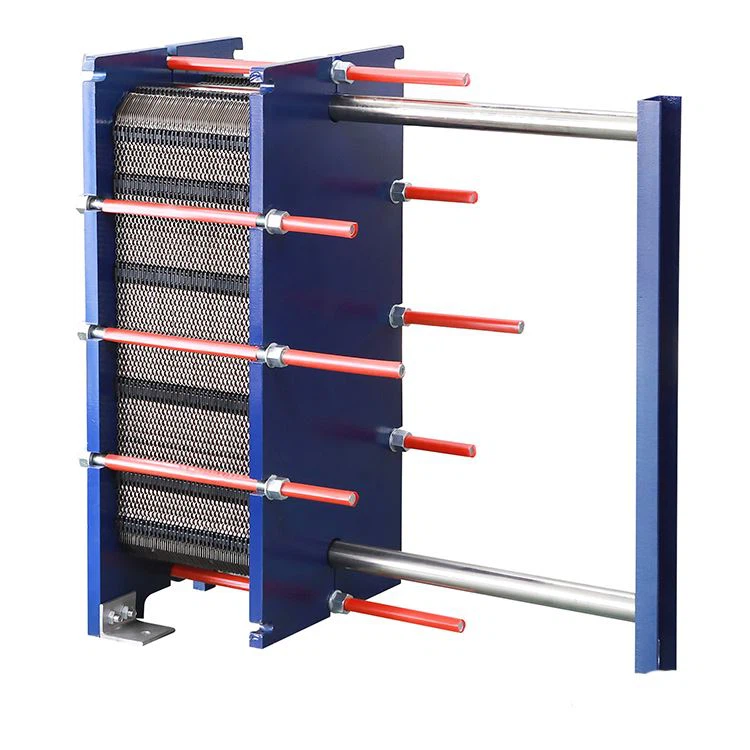

Denne tettede platevarmeveksleren er designet for ferskvann til sjøvannskjøling. Som en garanti for driften av marine turbiner er det også visse forskjeller i bruksytelsen til forskjellige typer varmevekslere. men pakningsplatevarmevekslere bør være relativt omfattende innen marin engineering, og det er mye populært for sitt lille fotavtrykk, lave effektivitet og kan sendes ut for rengjøring.

Produktparameter for platevarmeveksler med pakning

Punkt	Ferskvann til sjøvann platevarmeveksler
Merke	Exheat
Platemateriale	Titan {{0}},5 mm 0,6 mm 0,7 mm 0,8 mm 1 mm
Pakningsmateriale	NBR HNBR EPDM HEPDM VITON FKM Silikon
Rammemateriale	Lakkert karbonstål
Farge på ramme	blå eller tilpasset farge
Tilkoblingstype	flens eller gjenger
Flens standard	ANSI ASME BS BA JIS DIN GB ISO
Strammebolt	M24 M30 M39
Designtrykk	høyeste 20mpa, laveste 10Mpa
Arbeidspress	vanlig 12,5Mpa
MOQ	1 sett
Pakke	polywood kasse
Garanti	ett år
OEM	Kan gjøre erstatning

platevarmevekslerkonstruksjon

product-1-1

Produktarbeidsparametere for beregninger

Hva slags varmekilde

1. Innløpstemperatur for varm kilde

2. Strømningshastighet for varm kilde

3.Hvor mye grad skal svømmebassengvannet varmes opp

4.Hvor mye tid når bassengvannet varmes opp til ønsket temperatur

5. Begynnelsestemperaturen til svømmebassengvannet

6.Volum av svømmebassengvann

7. Strømningshastighet for svømmebassengvann

8.Sirkulasjonstidene

Vi trenger å vite minst 5 parametere slik at vi kan kalkulere med programvare

Relatert studie om platevarmeveksler

Platevarmevekslere (PHE-er) har blitt den mest populære typen varmevekslere (HE-er) for et bredt spekter av daglige bruksområder på grunn av deres kompakthet og høye termiske ytelse. Denne studien tar sikte på å utvide forståelsen av den termiske ytelsen til den grunnleggende flate PHE (FPHE) og å utvikle en mer effektiv FPHE også. Et nytt strømningsarrangement er foreslått for å forbedre den termiske ytelsen til FPHE (modifisert FPHE). Den nye strømningsmekanismen oppfylles ved å endre

utforming av pakningen der innløps- og utløpsportene er plassert på samme side av termoplaten. Computational fluid dynamics (CFD) har blitt brukt til å utføre de numeriske simuleringene. De overordnede simuleringene er utført på to FPHEer; den grunnleggende og den modifiserte. Begge HE-ene har identiske geometriske dimensjoner og fysiske testforhold. Nusselt nummer

( Nu ), Stanton-tall (St), Colburn-faktor j, friksjonsfaktor (f) og JF-faktor brukes for å evaluere og sammenligne den termiske ytelsen til gjeldende varmevekslere. varmeoverføringstilstand betraktes som enkeltfase (vann-vann), og for Reynolds spenner tallet (Re) fra 250 til 2000. De numeriske funnene har blitt validert med benchmark eksperimentelle data fra litteraturen. Resultatene viser at Nu- og f-data for den modifiserte FPHE er henholdsvis opp til 70 % og 4,4 ganger de for grunnrammen og platevarmeveksleren. De kritiske Reynolds-tallene ( R ecr ) for den modifiserte FPHE er identifisert. Dessuten JF-data

av den modifiserte FPHE viser ~0,7 %–9 % forbedring i termisk ytelse i forhold til den grunnleggende FPHE, og kan derfor spare materiale og energi for samme varmebelastning. Funnene i denne studien har også utviklet de tilsvarende korrelasjonene for Nu og f for alle tilfeller.
