Generelle Krav
1, må budenheten (hvis det byr på agenten) gi av den utenlandske fabrikken (varmeveksler og varmevekslerenhet produksjon) utstedt av den samlede enheten for prosjektets autorisasjon.
2, utformingen av den integrerte varmevekslerenheten, enhetens hovedkomponenter (platevarmeveksler, sirkulerende ladepumpe, frekvensomformer, elektrisk ventilaktuator, etc.) er importerte merker, enhetens andre store tilbehør bør være joint ventures eller innenlands høye -kvalitetsmerker, og har mer enn tre års støttehistorie.
3, utstyret, enten i levering, lagring og installasjon bør tas under de riktige beskyttelsesanleggene, spesielt varmevekslerens varmevekslerstykke og de omkringliggende tetningene, bør sikre at utstyret ikke blir skadet i alle fall.
4, varmeveksler av vannrøret tilkobling port, før tilkoblingen skal ta passende beskyttelsestiltak for å dekke, for å hindre inntrengning av fremmedlegemer.
Krav til enhetskomponenter
1, komplette sett med varmevekslere inkluderer:
Varmevekslerenhet inneholder platevarmeveksler, sirkulerende vannpumpe, elektrisk ventil, elektrisk styreskap, diverse ventiler, filtre, myke koblinger, rørfittings, strømfordelingsledninger, PLS-drift og -kontroll, berøringsskjerm, automatisk kontrollinstrumentering, kontrollprogramvare, utstyr utgangspunkt.
2, for å sikre integriteten til prosjektet, og for å oppfylle bruken av kravene, bør budgiveren gi utstyret kan være normal og effektiv bruk av alt nødvendig tilbehør, utstyr og tjenester.
3, Designforhold
Under de oppgitte designbetingelsene skal valg av varmeoverføringskoeffisient for platevarmeveksler, valg og beregning av enhetsutstyr, rør, ventiler osv. være basert på de spesifikke kravene i de tekniske vilkårene og betingelsene for hver varmevekslerenhetsparametere . Enhet i normal drift, middels strømningshastighet i rørledningen må være mindre enn 2,2m/s.

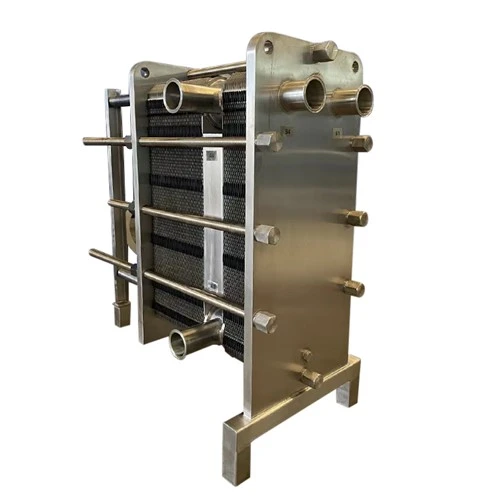

4, platevarmeveksler
4.1 Tekniske krav
(1) Må gi profesjonell designparametertabell.
(2) Platevarmeveksleren må være parallellstrøm, enkeltstrømsdesign, godta ikke den kalde, varme siden av krysset.
(3) Platemateriale (304 rustfritt stål), tykkelse større enn eller lik 0,5 mm, putemateriale (EPDM) og bindefri pute.
(4) Føringsstenger og søyler er laget av høykvalitets karbonstål eller aluminiumslegering og andre solide metallmaterialer, og spraymaling eller andre metoder for antirustbehandling.
(5) Rammefesteplaten og kompresjonsplaten er laget av Q235-B vanlig karbonstål og behandlet med kuleblåsing og rustfjerning, maling og tørking.
(6) Klemmebolter er laget av 45 # høykvalitets karbonstål, og overflaten er behandlet med antirustbehandling; alle bolter skal ha enveis selvlåsende design og være utstyrt med beskyttelseshylse.
(7) plate varmeveksler montering er fullført, bør være hydrostatisk test, testtrykket er 1,3 ganger arbeidstrykket, og utstede en rapport som et tilfeldig dokument.
(9) Hver varmeveksler for å kompensere for varmeveksling på grunn av skalering og påvirke effekten, skal gi mer enn femten prosent av varmeoverføringsarealet, og rammen bør stå igjen (15 %) av platekapasiteten.
(10) Varmeoverføringskoeffisienten må ikke være mindre enn 3500 W / (m2 * grad ), ikke høyere enn 5500 W / (m2 * grad ), parametrene for valg av prosjektutstyr i samsvar med 4000 W / (m2 * grad ) beregning.
(11) varmeveksler stort strømningsside trykktap på mindre enn 50Kpa.
5, elektrisk kontrollventil
Elektrisk reguleringsventil som bruker Danfoss, Samson eller Spisak-merke (med tanke på enheten til mitt firma, foretrukket Danfoss-merke). Krav til samme merke original ventilhus, kan ikke velge å blande ventilen.
5.1 Ventilhus
Elektrisk reguleringsventil ventilhusstruktur for rett slag av enkeltseters ventilhus, trykknivå PN16, dens strømningskapasitet Kvs-verdi og kaliber må oppfylle kravene til prosessstrømmen. Ventil høyre grad Større enn eller lik 0.5.
Strømningskarakteristikk for like prosentuelle egenskaper;
Flenstilkobling;
Lekkasjehastighet Mindre enn eller lik 0,05 % av Kvs-verdien;
Kontrollområde > 50: 1;
Ventilhuset er normalt åpent for å sikre uavbrutt varmetilførsel når driveren er skadet eller fjernet;
Maksimalt lukkedifferansetrykk oppfyller designkravene.
Ventilhusmaterialet er grått støpejern eller duktilt jern; stammematerialet er rustfritt stål; tetningsmaterialet er PTFE eller EPDM.
5.2 Driver
Sjåføren drives av toveismotor, giret er metallutstyr, sjåføren skal ha overbelastningsbeskyttelse;
Den kan betjenes mekanisk og manuelt uten strømbrudd;
Signalene kan deles og kontrolleres;
Positiv/revers selektiv kontroll;
Med selvtestfunksjon for ventilvandring for å redusere igangkjøringstiden;
Kontrollsignalet er et standard analogt signal, {{0}}(2)-10V/0(4)-20mA valgfritt;
Med tilbakemeldingsfunksjon for ventilposisjon er tilbakemeldingssignalet 0/2-10V;
Kontrollmodusen er analog kontroll og trepunktskontroll valgfritt;
Driver og ventilhus må være av samme merke.
5.3 Kontroller: Danfoss, GE, Schneider.
Kontroller dedikert til fjernvarmesystem, programmerbar og har en fjernkommunikasjonsfunksjon. Arbeidsmiljøtemperatur 0~55 grader ; lagringstemperatur -20~85 grader .
(1) Dataovervåking
Måling av analoge størrelser (f.eks. temperatur, trykk, strømning etc.), digitale størrelser (f.eks. pumpestatus, høye og lave grenser for vannstand) og måling av varme, vannstrømforbruk og pumpeenergitap. Kontrolleren er programmert for PID-operasjoner og logiske operasjoner.
(2) Kommunikasjonsfunksjon
Selve kontrolleren har en seriell kommunikasjonsport for å koble til feltinstrumenter, invertere, varmemålere, berøringsskjermer osv. Det innebygde nettverkskortet har et RJ45 nettverksgrensesnitt. For å oppnå kommunikasjonsfunksjonen støtter den åpne kommunikasjonsprotokollen modbus RTU, modbus-TCP/IP, Lon-Works, BAC-net, M-bus og andre protokoller. Kontrolleren kan overføre statusen til utstyret fra basestasjonen til overvåkingssenteret for analyseformål, og kontrolleren kan uavhengig kontrollere systemdriften og akseptere kommandoene fra overvåkingssenteret.
(3) Kalender- og klokkefunksjon
Med sanntidsklokkefunksjon. Kontrolleren har en kalender og en klokke (år, måned, dag, minutt, sekund) for å utføre tidskontrollfunksjonen til systemklokken til kontrollsenteret.
(4) Display og betjeningsfunksjoner
Kontrolleren kan utstyres med kinesisk og engelsk bakgrunnsbelyst LCD-berøringsskjerm, displayet er montert på panelet til kontrollskapet. Betjeningspanelet kan vise driftsprosessdiagrammet til varmevekslerstasjonen, bryteren til ventilen og start/stopp-statusen til pumpen. Operatøren er i stand til å kontrollere alt utstyret i varmevekslerstasjonen gjennom panelet, inkludert endring av driftsparametere.
(5) Kontroll og justering
Kontrolleren er fritt programmerbar og kan realisere alle måle-, kontroll- og konverteringsfunksjoner.
(6)Tidsinndeling av varmeforsyning
Regulatoren er i stand til å etablere et tidsprogram for å kontrollere temperaturen på sekundærvannforsyningen i henhold til tidsprogrammet, en funksjon som kan hjelpe oss å spare energi i offentlige bygg i perioder uten arbeid.
(7) Dataopplasting
Gjennom standardprotokoller kan kontrolleren akseptere kommandoer fra SCADA-systemet for å justere og oppdatere data.
6, vannpumper
6.1 Pumpetekniske krav
Vannpumpemerke Grundfos, Wilo, Konmacs og andre importerte merker.
Sirkulasjonsvannpumpe for trefasemotor (380V 50Hz) driver vertikal rørledningspumpe. Bruk av fleksible skjøter og rørforbindelser. Etterfyllingsvannpumpe for trefasemotor (380V 50Hz) driver vertikal flertrinns sentrifugalpumpe, gjenget tilkobling. Sirkulerende vannpumpe og etterfyllingsvannpumpe er hastighetskontroll for frekvenskonvertering.
For å opprettholde effektiv drift av pumpen i driftsområdet, må valget av pumpens arbeidspunkt være så nært som mulig til pumpens beste effektivitetspunkt.
Utseendet til pumpen skal være vakkert og glatt, ingen riper og rustflekker, anti-korrosjonslaget skal være jevnt, ingen bobler og flaking fenomen. Alle støpejernsdeler bør behandles med epoksyharpikselektroforese for å forbedre korrosjons- og slitestyrken og forlenge pumpens levetid.
Mekaniske tetninger er laget av kjente merker som tyske Borgmann og andre originale produsenter, og produsenten bør love å inspisere og bytte ut de mekaniske tetningene uten å flytte pumpehuset og innløps- og utløpsrørledningene.
Motoren skal være induksjonsmotor med ekornbur. Den vedtatte standarden må være høyere enn Kina Y-seriens standard. Motorens beskyttelsesklasse er IP55.
Den generelle designen og produksjonen av pumpen skal være i samsvar med relevante europeiske standarder, og gjennom den kinesiske energisparende produktsertifiseringen.
6.2 Elektriske tekniske krav
(1) Tekniske krav til frekvenskonverteringsskap Frekvenskonverteringskontrolldel krever at tilbyderen lager styringsskjema og sekundært koblingsskjema. Hovedkomponentene bør være ABB, Schneider eller Siemens og angi deres opprinnelse, merke, modell og produktprøver.
(2) Frekvensstyreskapet skal gi åpne kommunikasjonsprotokoller, kunne kobles til ulike populære BA-systemer, og reservere nok DDC-grensesnitt. Og sett opp manuell/automatisk bryter.
(3) Frekvenskonverteringspumpekontrollskapet skal gi overvåkingskontakten til bygningskontrollsystemet på driftsstatusen til pumpen og feilalarm;
(4) Det sekundære koblingsskjemaet til frekvensomformingsstyreskapet må være godkjent av designet.
6.3 Frekvensomformer
(1) Frekvensomformerens merke bruker Danfoss, ABB, Schneider.
(2) De tekniske egenskapene til frekvensomformeren levert av budgiveren bør henvises til kravene til frekvensomformeren senere:
Pumpegruppen bør være basert på det faktiske vannforbruket til systemet endres, det vil si gjennom endring av systemtrykket for å endre strømforsyningsfrekvensen til pumpen, og dermed endre pumpens hastighet, for automatisk å justere vanneffekten til pumpen.
7, varmeveksler enhet automatisering kontroll krav
7.1 Temperaturkontroll: gjennom temperaturen på sekundærsiden, kontroller strømmen til det primære nettverket ved å kontrollere åpningen av den elektriske ventilen på primærsiden, for å opprettholde den innstilte temperaturen ved utløpet av det sekundære nettverket; justerer automatisk utløpstemperaturen til sekundærnettet i henhold til utetemperaturen.
7.2 Trykk- og differansetrykkregulering: differansetrykkregulering av til- og returvann på sekundærsiden og returvanntrykkregulering på sekundærsiden.
7.3 Display og alarm: automatisk mikrodatastyrt overvåking og kontroll av import- og eksporttemperatur, trykk, varme, strømningshastighet og utetemperatur i primær- og sekundærnettverket, og automatiske alarmer for systemovertrykk, overoppheting av motoren og mangel på strømforsyning faser.
7.4 Kommunikasjonsfunksjon: Kontrolleren til enheten har R485/232 standard kommunikasjonsgrensesnitt og gir fjernkontrollprogramvare, som kan kobles sammen med BA-systemet.
7.5 PLC-kontroller LCD-skjerm, berøringsskjerm: med en displayenhet, sekundærsiden av temperatur, trykk, strømnings- og utetemperatur, den primære siden av den elektriske temperaturkontrollventilens åpning; pumpedriftsstatus, pumpefrekvens, feilalarm og andre viktige driftsdata, uten personlig styring, enkel betjening, gratis å stille inn kontrolltemperaturen, overtemperaturbeskyttelse, strømbruddsbeskyttelse, vannstrøm, lavt trykk/tap av trykk beskyttelse og så videre.
8, Manuelle ventiler: Boon, TA, Danfoss;
8.1 Stengeventil
Innløps- og utløpsstengeventilene på enheten skal være sveisede kuleventiler.
The ball valves are integral welded parts, DN15-DN200 for handle type operation, >DN200 for drift med snekkegir. Temperaturmotstand 180 grader, designtrykk PN25.
Sete og kuletetning: Karbonforsterket PTFE;
Ventilakseltetning: PTFE/grafitt;
Ventilhusmateriale: karbonstål,St.37.0;
Ventilaksel og kulemateriale: rustfritt stål ;
Kulelegemets indre diameter Større enn eller lik DN100 kuleventilens indre diameter er sylindrisk, for å redusere vannstrømsforstyrrelser og redusere motstanden;
Dimensjoner og funksjoner i henhold til EN12266 og ISO5208; med ISO14001 og OHSAS18001 sertifisering;
100% sluttinspeksjon, levetid 25 ~ 30 år, vedlikeholdsfri.
8.2 Tilbakeslagsventil
Tilbakeslagsventiler er installert ved utløpet av vannpumper. Krav til lav motstand, lite støy, god beskyttelse av pumpen.
8.3 Sikkerhetsventil
For å forhindre overtrykk i sekundærsidesystemet er sikkerhetsventilen justerbar fjær-type sikkerhetsventil.
8.4 Vannventil
Tilkoblingsdel av vannventilen for tettende spjeldventil, temperaturmotstand 120 grader
9, Smussavskiller
Første og andre side er installert for å fjerne smuss, smussfjerner kan fjerne partikler større enn eller lik 2,0 mm, smussfjerneren er utstyrt med en avløpsventil, filtermaterialet er rustfritt stål. Huset til smussavskilleren har en differensialtrykkdeteksjonsfunksjon.
10, temperatursensor, trykktransmitter,
10.1 Senktemperaturføler
Sensorelement: Pt1000;
Beskyttelsesgrad: IP54;
Temperaturområde: 0~140 grader ;
Sensortilkobling: to-leder system;
Installasjon: gjenget tilkobling;
Temperaturområde for innbruddshus: 0~180 grader ;
Inntrengningshustrykk: PN25;
Lengden på sensoren og inntrengningshuset velges av den installerte rørdiameteren.
10.2 Utetemperaturføler
Sensorelement: Pt1000;
Beskyttelsesgrad: IP54;
Temperaturområde: -50~50 grader ;
Sensortilkobling: to-leder system;
Installasjon: sensoren er installert på den utendørs nordveggen, bør unngå direkte sollys, mer enn 1,5 m fra bakken, unngå i dører og vinduer rett over.
10.3 Trykktransmitter
Forsyningsspenning: 24V DC;
Nøyaktighetsnivå: ikke mer enn +/-0,5 % FS;
Utgangssignal: 3-ledningssystem, 0-10V;
Beskyttelsesgrad: IP65;
Måleområde: 0~16bar;
Responstid: Mindre enn eller lik 4ms;
Omgivelsestemperatur: -40~85 grader .
11, Termometer og trykkmåler
Termometeret bruker bimetalltermometer, med området 0-150 grader på primærsiden og 0-100 grader på sekundærsiden, og nøyaktighetsnivået er ikke mer enn 1,5.
Trykkmåler for trykkmåler for fjærrør, i MPa-enheter, 0-1.6MPa område, nøyaktighetsnivå på ikke mer enn 1,6 nivå.
12, Magnetventil
Magnetventil er normalt lukket type, spolebeskyttelsesgrad IP67.
